GR11LG不锈钢减压器，单级式膜片减压结构，不锈钢膜片压力传输，输出压力稳定，适用于纯净气体、标准气体、腐蚀性气体等。


设计特点：

·         单级式减压结构

·         母体与膜片采用硬密封形式

·         母体螺纹：1/4" NPT（F）

·         内部结构易吹扫

·         内设过滤网

·         可采用面板式或墙式安装

适用范围：

·         实验室

·         气相色谱仪

·         气体激光器

·         气体汇流排

·         石油化学工业

·         测试设备

特性参数：

·         输入压力： 500 , 3000 psig

·         输出压力： 0～25， 0～50，0～100,

·         0～250，0～500 psig

·         安全测试压力： 1.5 倍的额定输入压力

·         适用温度: -40°F ~+165°F(-40℃至+74℃)

·         泄漏率:2×10-8 atm cc/sec He

·         Cv 值:0.08

材质：

·         母体:316L , Brass

·         上盖:316L , Brass

·         膜片:316L

·         过滤网:316L(10μm)

·         阀座:PCTFE,PTFE,Vespel

·         弹簧:316L

·         阀芯顶杆:316L

重量：0.9KG

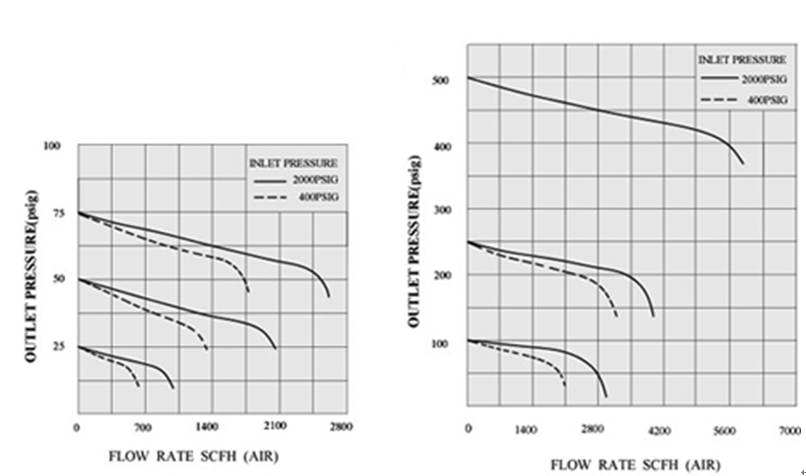

流量曲线图：

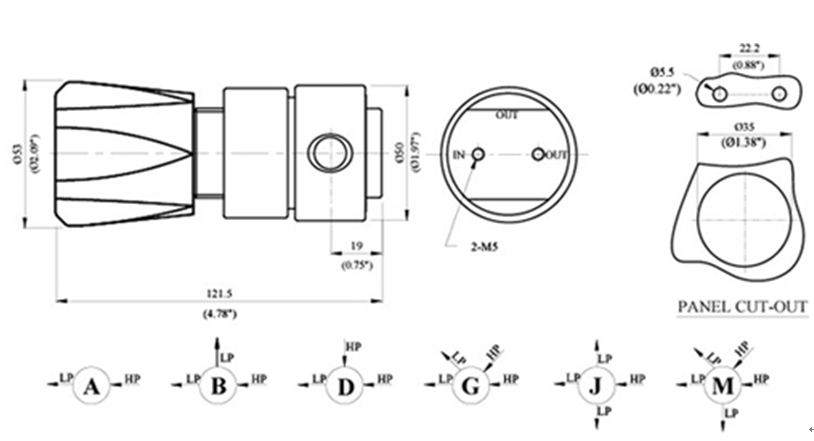

安装尺寸图：

型号参数：
